فلنج

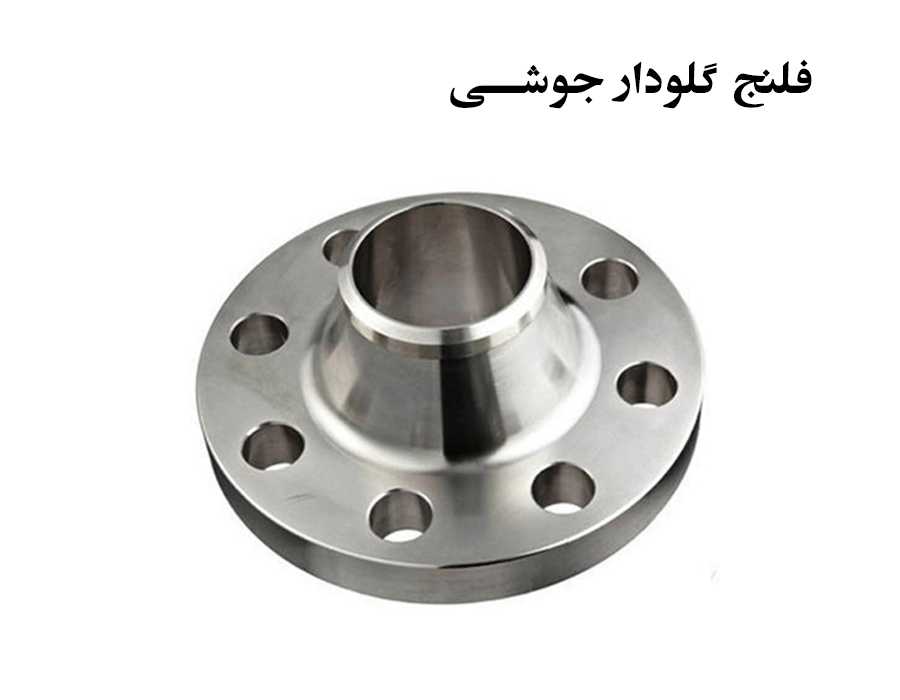

این نوع فلنج با داشتن گردن مخروطی که نهایتا در انتهای مسیر فلنج، شعاع آن با قطر لوله برابر می شود، مشخص است که در انتها به لوله جوش و متصل می گردد، که این شکل ظاهری دلیل اصلی افزایش تحمل فلنج می باشد.

کاربرد این فلنج در فشارهای بالا و دماهای زیر صفر است که علاوه بر این کاربرد برای زمانی که بارهای ارتعاشی و نوسانی دارد نیز مناسب است.

فلنج های گلو دار جوشی از ناف مخروطی شکل شان بسادگی قابل تشخیص می باشند. که این ناف های مخروطی با شیب ملایمی به دیواره لوله یا اتصالات مربوطه جوش میگردند.

این فلنج دارای محفظه ای است که محل قرار گیری لوله می باشد. این نوع فلنج ها هم از داخل جوشکاری می شوند هم از بیرون فلنج. که اگر جوشکاری از داخل انجام شود هم مقاومت استاتیکی و هم مقاومت آن در برابر خستگی افزایش می یابد.

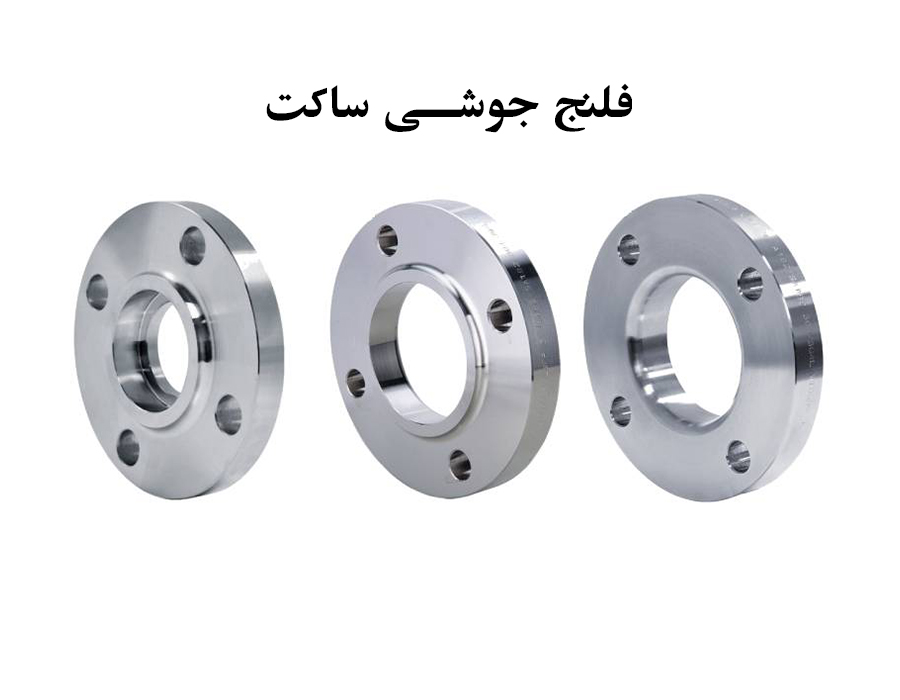

کاربرد این فلنج ها در سیستم های لوله کشی  که دارای فشار کاری بالا  و قطر لوله کشی کم است می باشد. فلنج ساکت ولد اصولا برای استفاده در سایزهای کوچک ولی فشار بالا گسترش یافت. نیروی ایستایی آن برابر با فلنج های اسلیپان میباشد ولی مقاومت خستگی آنها 50%  بیشتر از فلنج های اسلیپان میباشد از معایب فلنج ساکت ولد همین” فاصله انبساطی” است که باید ایجاد شود.

در سیستم های لوله کشی استینلس استیل که محتوی سیال خورنده میباشند این فاصله مشکل خوردگی ایجاد مینماید که در بعضی از جاها استفاده از فلنج ساکت ولد مجاز نمی باشد.

من تخصصی در مهندسی خوردگی ندارم ولی با مراجعه به اینترنت شما میتوانید بسیاری از اطلاعات مربوط به مشکلات انواع خوردگی را پیدا کنید.

همچنین از معایب فلنج ساکت ولد اصولا همان معایب مترتب به فلنج اسلیپان نیز میباشد. یعنی می باید اصولا ابتدا لوله جوشکاری شده و سپس نسبت به تنظیم اتصلات و نصب آن اقدام نمود.

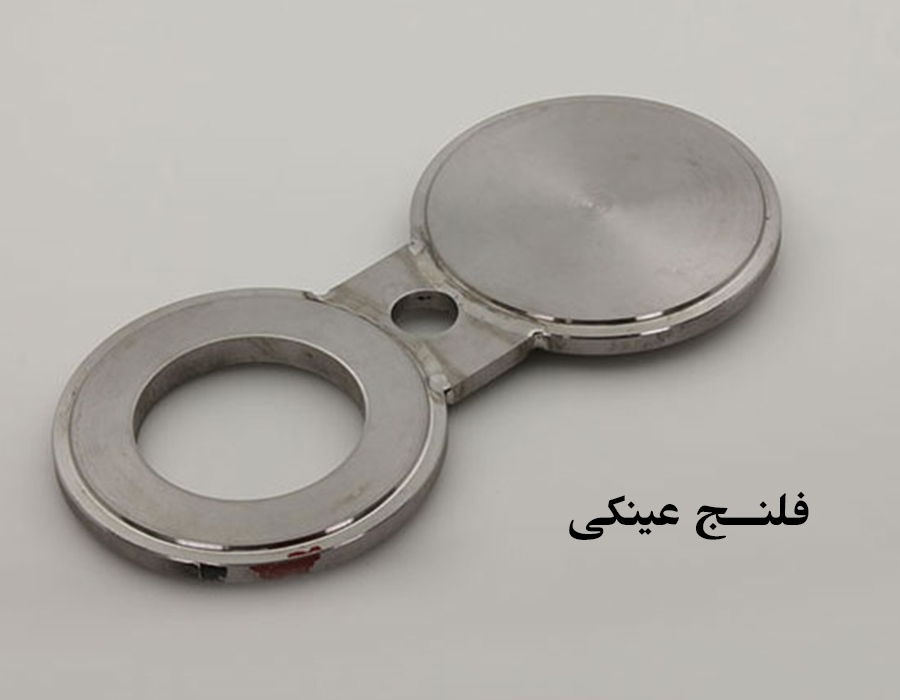

فلنج عینکی یا همان (سپکتیکال فلنج) همانطور که در تصویر بالا مشاهده مینمائید از دو دیسک مجزا ساخته شده اند که توسط یک پل فولادی که از نظر متریال شیمیایی مطابق دیسک های مرتبط میباشند به هم وصل شده اند و از نظر شکل ظاهری SPECTACLE BLIND FLANGE مشابه عینک میباشند و دلیل نامگذاری فلنج عینکی بخاطر شباهت آن به عینک میباشد .

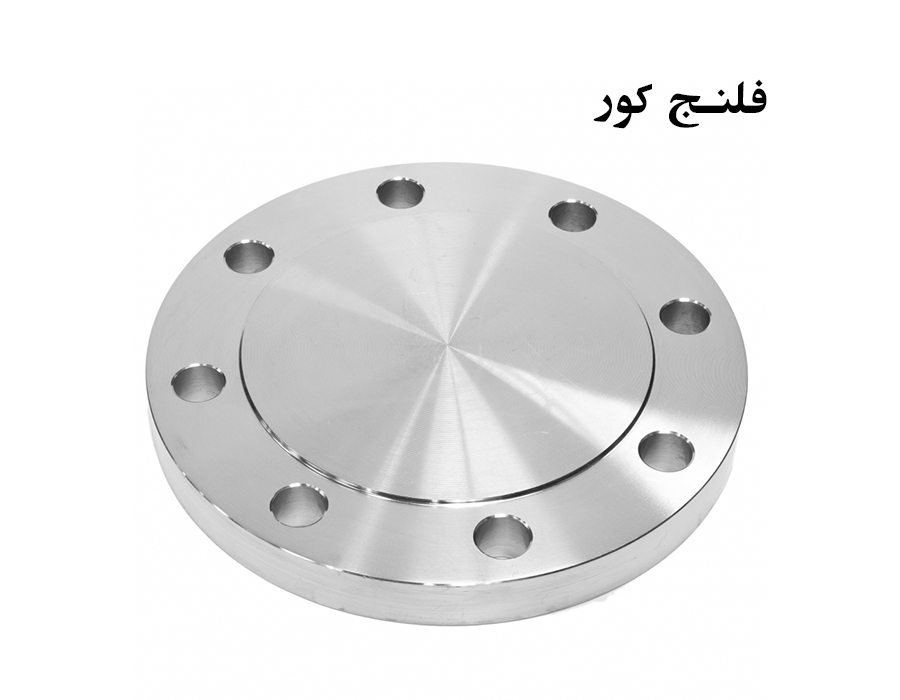

فلنج عینکی از دو دیسک که یکی از آنها توپر میباشد که مشابه فلنج کور (BLIND FLANGE) که جهت مسدود کردن سیال خطوط پایپینگ و دیگری بصورت یک دیسک تو خالی میباشد که جهت باز نمودن مسیر عبور سیال مورد استفاده قرار میگیرد .

فلنج عینکی SPECTACLE BLIND FLANGE به منظور بازو و بسته کردن مسیر عبور سیال در خطوط پایپینگ مورد استفاده قرار میگیرند که حول محور پل قرارگرفته شده در وسط پل گردش مینمائد و گاهی قسمت فلنج کور در مسیر قرار میگرد که موجب بسته شدن کامل مسیر عبور جریان میگردد و در خلاف آن قسمت سوراخ دار آن موجب باز شدن مسیر و عبور جریان سیال از فلنج عینکی میگردد.

از این فلنج برای تمام فشار ها میتوان استفاده کرد و لازمه استفاده در فشارهای 150 و 300 است  و جوش داخلی آن نسبت به دیگر فلنج ها از جمله گردندار بیشتر است.

کاربرد این فلنج در سیستم های معمولی است چون نصب آن ساده است ولی مقاومت آن هم در  فشار داخلی و هم در برابر خستگی کمتر از فلنج گردن دار است.

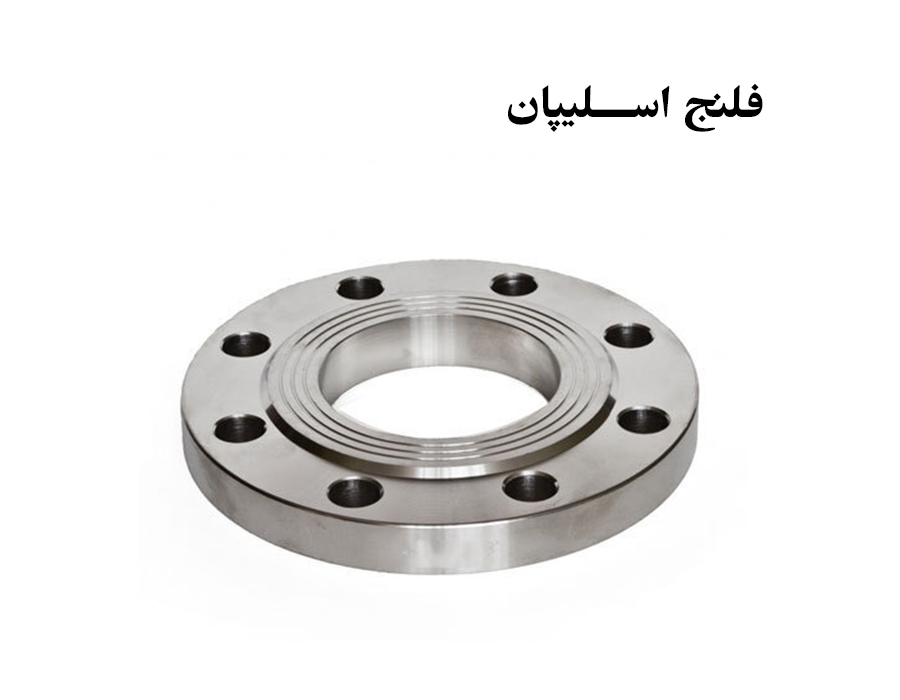

نیروی مقاومت محاسبه شده یک فلنج اسلیپان، تحت فشار داخلی ، ⅔ فلنج های گلو دار جوشی بوده که این عمر تحت شرایط خستگی به ⅓ تقلیل می یابد .از معایب این فلنج این است که اصولا ابتدا لوله ها باید جوش داده شوند و سپس اتصالات با آن تنظیم شوند.

اتصال فلنج و زانو یا فلنج و یک سه راهی ممکن نیست زیرا اتصالات نامبرده یک انتهای مستقیم و راست ندارند وموجب لغزش بر روی فلنج میگردند.

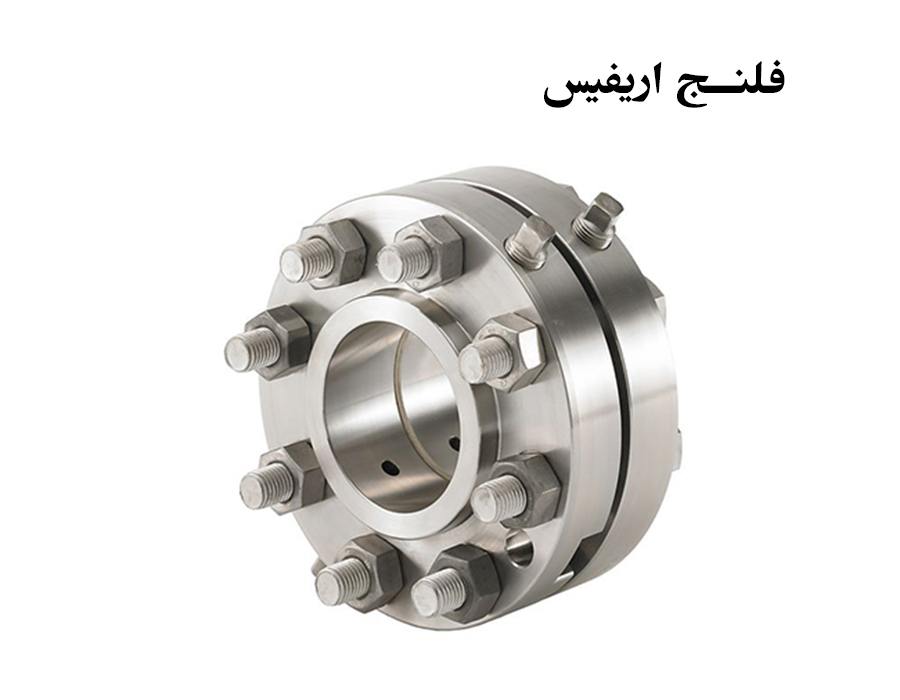

این فلنج  نوعی از  فلنج گردن دار است. کاربرد اصلی این فلنج ها برای مسدود کردن جریان و کاهش فشار است  از سوراخ هایی که در فلنج موجود است برای اندازه گیری جریان سیال مایع یا گاز استفاده می شود.
